- Nguồn điện: DC12V (Có kèm theo Adaptor chuyển nguồn 220VAC ra 12VDC)
- Nguồn tiêu thụ: Chế độ chờ＜25mA
- Lúc báo động＜450mA
- Tần số kết nối Thu/Phát: Sóng Radio RF433MHZ
- Nhận sóng wifi 2.4G để truyền về điện thoại.
- Tần số kết nối trung tâm với ĐTDĐ: GSM :850/900/1800/1900MHz

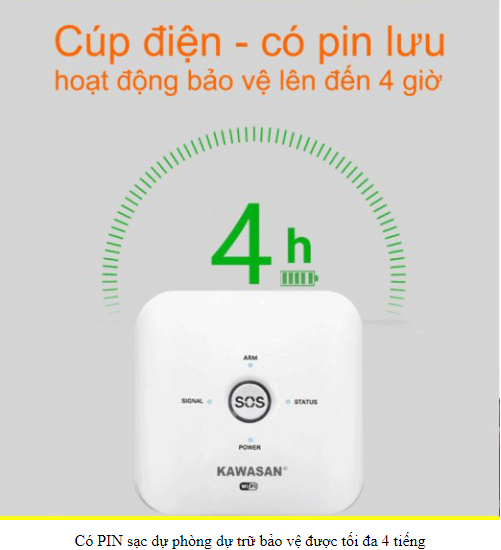

- Tích hợp Pin sạc dự Phòng: NI-HI AAA*6 DC7.2V (Duy trì hoạt động bảo vệ 4 tiếng sau khi mất điện)
- Âm báo còi tích hợp sẵn trong trung tâm: 85dB (Không đi kèm còi báo động rời)
- Có sẵn jack cắm 4.5 cho ra còi báo rời
- HƯỚNG DẪN SỬ DỤNG THIẾT BỊ BÁO ĐỘNG TRUNG TRUNG TÂM BÁO QUA ĐIỆN THOẠI DÙNG SIM Model: Kw-261 WIFI SIM 1 Giới thiệu 1.1 GIỚI THIỆU TỔNG QUÁT Kw-261 Wifi Sim là một hệ thống báo động trung tâm dùng Sim di động thông qua sóng GSM, kết hợp sóng wifi để điều khiển qua app, có thể dùng để báo trộm, báo cháy, báo khói, báo ngập nước, báo khẩn thông qua các thiết bị phụ trợ không dây thu / phát sóng sóng Radio RF433Mhz, kết nối với người dùng mọi lúc mọi nơi nếu nơi đó có sóng điện thoại di động GSM với băng tần 850/900/1800/1900MHz. hoặc sử dụng sóng wifi. 1.2 Thông số kỹ thuật Nguồn điện：DC12V (Có kèm theo Adaptor chuyển nguồn 220VAC ra 12VDC) Nguồn tiêu thụ: Chế độ chờ ＜25mA, Lúc báo động＜450mA Tần số kết nối Thu/Phát：Sóng Radio RF433MHZ Nhận sóng wifi 2.4 G để truyền về điện thoại. Tần số kết nối trung tâm với ĐTDĐ: GSM :850/900/1800/1900MHz Tích hợp Pin xạc dự Phòng: NI-HI AAA*6 DC7.2V (Duy trì 10h~12h sau khi mất điện) Âm báo còi tích hợp sẵn trong trung tâm: 85dB (Không đi kèm còi báo động rời) Có sẵn jack cắm 4.5 cho ra còi báo rời Gọi điện báo đến 6 số điện thoại, gửi tin nhắn đến 3 số điện thoại di động Điều khiển và cài đặt trung tâm thông qua ứng dụng“Kawasmart“ tải về từ CH Play hoặc IOS để điều khiển. 2. HƯỚNG DẪN SỬ DỤNG VÀ LẮP CÀI ĐẶT 2.1/ Các biểu tượng và ký hiệu trên bộ trung tâm: 1 ***Ý nghĩa các biểu tượng nút bấm điều khiển trên Remote: Ghi chú: Nút Stay Home tương tự nút DisArm, chỉ có điểm khác nhau là nếu người dùng muốn cài đặt một số thiết bị luôn hoạt động trong khi các thiết bị báo động khác tắt như báo động mở cửa tủ đồ quý, két sắt, nút báo khẩn cho người già cấp cứu …thì cần dùng chức năng này. Ví dụ: Khi chủ nhà ở nhà thì cần bật 1 cái đầu cảm ứng Báo Khách vào nhà, bật 1 cái cửa từ báo trộm mở tủ trưng bày hoặc để đồ quý…, còn lại các thiết bị báo động khác sẽ tắt. Bấm “Arm”:( kích hoạt bật báo động) Là tất cả thiết bị (đầu dò, cửa từ, báo khói, báo ga, vv) kích hoạt thì gửi tín hiệu về hệ thống trung tâm ngay lập tức báo động. Bấm phím【 】trên remote. Bấm “Stay Home”:( Kích hoạt chế độ ở nhà) Bật báo động theo chế độ ở nhà, chỉ sử dụng khi người dùng muốn kích hoạt một số thiết bị không dây cần kiểm soát 2 thường xuyên và được cài đặt riêng (theo hướng dẫn phía dưới), ví dụ khi chủ nhà ở trong nhà thì chọn chế độ Stay Home, thì các thiết bị đã thiết lập làm việc ở trạng thái Stay Home sẽ được kích hoạt còn các thiết bị khác tắt, ví dụ: Khi chủ nhà ở nhà thì cần cho 1 cái đầu cảm ứng báo Khách vào nhà, 1 cái cửa từ báo trộm mở tủ trưng bày hoặc để đồ có giá trị cao …vẫn hoạt động, còn lại các thiết bị báo động khác tắt. Bấm “Disarm”: ( Tắt báo động) Disarm( tắt kích hoạt) là để dừng hoàn toàn chức năng báo báo động, các thiết bị báo động có dây hoặc không dây sẽ tắt và bị vô hiệu hóa (trừ các thiết bị trong vùng khẩn cấp như báo cháy, báo xì Gas, nút báo khẩn…). Bấm “Hình Chuông”: Báo khẩn cấp Khi xảy ra trường hợp khẩn cấp như hỏa hoạn, trôm đột nhập hoặc cướp thì người cầm Remote sẽ bấm phím khẩn cấp biểu tượng “cái chuông” trên điều khiển từ xa để trung tâm phát âm thanh báo động và sẽ gọi điện hoặc gửi tin nhắn về các số điện thoại đã được cài đặt. hoặc bấm nút SOS trên trung tâm. 2.2 Chú Ý Cách Lắp đặt: ***Bộ trung tâm 261 wifi sim nên được lắp đặt ở vị trí khoảng giữa các thiết bị thu phát sóng không dây để đảm bảo việc truyền sóng dược nhanh và nhạy nhất. Tránh lắp đặt trung tâm gần nơi có nhiều kim loại, hạn chế các cật cản như vách tường, sàn bê tông cốt thép và cửa chống cháy, cửa sắt, tránh xa các thiết bị thu phát sóng như cột sóng Radio, Đài FM, Cột Sóng Điện Thoại, Lò Vi Sóng, Ổ Điện …có thể gây ảnh hưởng đến khoảng cách nhận sóng từ các thiết bị không dây phát sóng về trung tâm. 2.3 Ý nghĩa các hiển thị và âm báo trên bộ trung tâm: Chức năng Chỉ dẫn Diễn giải “Beep” kêu 1 tiếng Xác nhận đã bấm bàn phím/thêm điều khiển từ xa hoặc các đầu dò , quay lại / thoát chế độ cài đặt. Tiếng loa “Beep” kêu 2 tiếng Cài đặt thêm thiết bị đã thành công “Dong” 1 tiếng Sai thao tác Lời nhắc nói Tiếng Anh Giọng nói thông báo bằng Tiếng Anh xác nhận từng lệnh cho từng chức năng và trạng thái Sáng lâu Trung tâm đang ở chế độ bật kích hoạt hoặc chế độ ghi Đèn báo chế độ âm Đèn nháy nhanh Trung tâm ở chế độ kích hoạt vùng trong nhà STAY ARM Đèn sáng xanh Trung tâm ở chế độ đang được bật báo động Đèn tắt Trung tâm ở chế độ tắt kích hoạt Disarming Đèn báo SOS Đèn báo đỏ Đang cài đặt các vùng, remote Đang ở chế độ báo động Đèn báo tín hiệu Đèn không sáng Tín hiệu sóng ở SIM yếu hoặc không có SIM sóng điện thoại ở Đèn nhấp nháy chậm 3 Tín hiệu SIM hoạt động bình thường khe Sim giây / lần “Sóng Signal” Đèn Status Đèn nhấp nhay Chưa kết nối wifi Đèn sáng xanh Wifi đã được kết nối thành công 3. Cài đặt hệ thống: 3.1 Lắp Sim, cấp nguồn điện và khởi động trung tâm: Lắp thẻ SIM vào khe SIM ở mặt sau của trung tâm, sau đó cắm jack adaptor vào lỗ cấp nguồn 12VDC vào trung tâm. Cắm Adaptor vào ổ điện 220V cấp nguồn cho trung tâm. Gạt công tắc về ON, Trung tâm sẽ xuất hiện lời chào khởi động " Cảm ơn bạn đã sử dụng thiết bị báo động", sau đó trung tâm bắt đầu tìm kiếm mạng wifi với đèn tín hiệu Status nhấp nháy mỗi giây 1 lần. Khi mạng wifi đã được thiết lập bình thường, đèn tín hiệu Status sẽ sáng liên tục. Nếu đèn tín hiệu GSM nhấp nháy liên tục nghĩa là không có thẻ SIM hoặc thẻ SIM không hoạt động cần kiểm tra lại tình trạng Sim. 3.2 Cài đặt thêm remote( điều khiển từ xa) 3 Nhấn nhả nhanh phím 【CDDE】trên Trung Tâm, khi đèn báo S0S sáng với lời nhắc bằng giọng nói “Thêm điều khiển từ xa”, trung tâm đang ở trạng thái thêm Remote điều khiển từ xa. Nhấn một phím bất kỳ trên Remote và trung tâm sẽ phát ra tiếng Beep hai lần và phát ra thông báo “thêm remote đã thành công”, tiếp tục bấm Remote tiếp theo tương tự… Nếu phát ra tiếng Beep một lần: nghĩa là Remote này đã được thêm vào rồi, này chọn remote khác (có thể thêm tối đa 24 Remote điều khiển). 3.3 Xóa Remote đã cài trước đó: Nhấn nhả nhanh phím【CDDE】, khi đèn báo S0S sáng và nghe thông báo “them điều khiển từ xa” Tiếp tục nhấn giữ phím【CDDE】trong thời gian 3 giây, sau đó trung tâm phát ra 2 tiếng Beep, lúc này tất cả remote đã được xóa khỏi trung tâm. 3.4 Cài đặt các thiết bị báo động không dây: đầu dò, cửa từ, …. a) Các thiết bị không dây chờ tích hợp vào bộ trung tâm phải được lắp sẵn Pin hoặc cấp nguồn sẵn. b) Nhấn nhả nhanh phím【CDDE】khi đèn báo S0S sáng và nghe thông báo “them điều khiển từ xa” thì tiếp tục nhấn nhả nhanh phím 【CDDE】lần nữa, trung tâm báo them vùng 1 chờ kích hoạt để nhớ các thiết bị không dây cần cài vào bộ trung tâm tại vùng số 1. c) Nếu là đầu dò thì bật từ Off lên On, Cửa Từ thì tách 2 bộ phận ra, Báo Khói hoặc Báo Gas thì bấm nút Test cho kích hoạt… d) Khi Trung Tâm phát ra 2 tiếng Beep và phát ra thông báo “vùng 1 thêm thành công” ***Khi muốn cái đặt cho các thiết bị không dây vào vùng số 2: Nhấn nhả nhanh phím【CDDE】3 lần….. Chú ý: Sau khi hoàn tất bước tích hợp các thiết bị không dây vào trung tâm thì nhấn nhả nhanh phím 【CDDE】để quay lại. Trung tâm có thể thêm tối đa 24 thiết bị không dây. 3.5 Xóa thiết bị báo động không dây đã tích hợp từ trước: Ví dụ để xóa đầu dò ra khỏi trung tâm theo từng vùng. Xóa các đầu dò cho vùng 1: Nhấn nhả nhanh phím【CDDE】2 lần, đèn báo ở S0S sáng, nhấn giữ phím【CDDE】 khoảng 3 giây tiếp, khi đó trung tâm phát ra 2 tiếng Beep là tất cả các đầu dò ở vùng 1 đã được xóa. Xóa các đầu dò cho vùng 2: Nhấn nhả nhanh phím【CDDE】3 lần, đèn báo ở S0S sáng, nhấn giữ phím【CDDE】 khoảng 3 giây tiếp, khi đó trung tâm phát ra 2 tiếng Beep là tất cả các đầu dò ở vùng 2 đã được xóa. ……tương tự cho các vùng.. 4 Cài đặt trung tâm kết nối với Wifi 4.1 Vào CH Play hoặc App Store tải phần mêm Kawa Smart về cài đặt và đăng ký. 4.2 Sau khi đăng ký thành công, thực hiện kết nối wifi với trung tâm 261 wifi Sim. 4.3 Ở Hình 1, giao diện sau khi đã tạo xong phần mềm Kawasmart, ở Hình 2 chọn mục cuối cùng/ chọn thiết bị wifi khác, ở hình 3 cấu hình wifi cho phép 2.4G, ở hình 4 nhập mật khẩu wifi cần cài đặt,ở bước này nhấn giữ nút CDDE khoảng 5 giây nghe tiếng kêu “beep, beep” và đèn Statur nhấp nháy lien tục thì nhấn xác nhận trên điện thoại. sau khi tìm kiếm hoàn thành chạy xong 100% như ở hình 5 thì giao diện hình 6 đã hoàn thành cài đặt. Ở giao diện hình 7 và hình 8 hoàn toàn bằng tiếng việt nên người dùng có thể cài đặt theo ý muốn. 4 Hình 1 Hình 2 Hình 3 hình 4 5 Hình 5 Hình 6 Hình 7 Hình 8 6 1.Cài đặt số điện thoại [1-6] cài đặt được 6 số hương pháp: để nhập số ĐT 12345678 ta thao tác 1. Gọi điện thoại về số được cài đặt trong trung tâm, trung Các bước: báo vui lòng nhập mật khẩu. 【3】+【1-6】+【Số điện thoại】+【#】 2. Nhập mật khẩu hệ thống (mặc định là 1234). Mật khẩu nhập thành công 3. Nhập “#” và âm thanh phát từ trung tâm về điện thoại “Cài đặt”, nhập mã lệnh. 4. Nhập “31+12345678#”. Nếu cài đặt thành công, trung tâm sẽ phát ra tiếng “cài đặt thành công” và trung tâm sẽ đọc lại các số đã được cài đặt. Lưu ý: Khi người dùng nhập số cho cài đặt qua điện thoại, trung tâm sẽ nói số đó. Nếu nó nói không nói, cài đặt không thành công. 2. Xóa số điện thoại cần báo động Ví dụ: Để xóa số điện thoại báo động cài đặt đầu tiên vào trung Phương pháp: Các bước: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập 【3】+【1-6】+【#】 “#31 #”. 3. Cài đặt số điện thoại nhận tin nhắn báo động Trung tâm sẽ gửi tin nhắn khi có báo động về 3 số điện thoại được cài đặt trong nhóm. Ví dụ: cài đặt số 12345678 vào nhóm 1 của trung tâm. Các bước: Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung 【3】+【7-9】+【number】+【#】 tâm, nhập # “37+12345678 #”. 4. Xóa số điện thoại nhận tin nhắn báo trộm. Ví dụ: Để xóa số điện thoại nhận tin nhắn báo động trong nhóm 1. Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung Các bước: tâm, nhập. “#37#”. 【3】+【7-9】+【#】 5. Cài đặt mở/ tắt loa báo trung tâm Khi muốn thao tác mở hoặc tắt trung tâm bằng cách gọi điện về trung tâm và thao tác lệnh: 1 nghĩa là Mở loa báo, 0 Nghĩa là tắt loa báo Ví dụ: Muốn tắt loa báo của trung tâm. Các bước: Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung 【11】+【0 / 1】+【#】 tâm, nhập # “110 #”. 6. Mở / Tắt gửi tin nhắn Khi muốn thao tác mở hoặc tắt tin nhắn và thao tác lệnh: 1 nghĩa là gửi tin nhắn ON, 0 Nghĩa là tắt chế độ gửi tin Các bước: 【 nhắn 12】+【1 / 0】+【#】 Ví dụ: Muốn bật chức năng gửi tin nhắn. Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập # “121 #”. 7. Thay đổi mật khẩu hệ thống Mặc định số mật khẩu là: 1234. Ví dụ: cài đặt mật khẩu mới cho hệ thống là “4321”. Các bước: Phương pháp: Gọi điện về trung tâm, nhập mật khẩu cũ 【50】+【nhập 4 chữ số mới】+【#】 trung tâm, nhập. “#504321#”. 8. Cài đặt báo tin nhắn khi thay đổi mạng Wifi Để không báo khi thay đổi wifi chọn 0, để báo khi thay đổi mạng wifi chọn 1. Các bước: 【 Ví dụ: Không cần gửi tin nhắn khi thay đổi mạng wifi 15】+【0 / 1】+【#】 khác.. Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “150#”. 9. Cài đặt thời gian trễ kích hoạt Thời gian từ 0-99 giây. Mặc định nhà sản xuất là 00 giây, không có thời gian kích hoạt trễ. Các bước: Ví dụ: cài đặt thời gian trễ kích hoạt là 60 giây. 【51】+【00-99】+【#】 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#5160#”. 10. Cài đặt thời gian báo động trễ Thời gian từ 0-99 giây. Mặc định nhà sản xuất là 00 giây, không có thời gian báo động trễ. Ví dụ: cài đặt thời gian trễ báo động là 60 giây. Các bước: Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung 【52】+【00-99】+【#】 tâm, nhập “#5260#”. 11. Cài đặt thời gian báo động Thời gian từ 0-20 phút. Mặc định của nhà sản xuất là 1 phút. Các bước: Ví dụ: Cài đặt thời gian báo động là 5 phút. 【53】+【00-20】+【#】 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#5305#”. 12. Bật tắt liên kết báo động còi hú “1 nghĩa là Bật và 0 nghĩa là tắt, mặc định là bật. Ví dụ: Cài đặt trung tâm không phát ra âm thanh ở còi hú Các bước: khi điều khiển bằng remote . 【55】+【0/1】+【#】 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#550#” 13. Cài đặt ngày giờ cho trung tâm Ví dụ:cài đặt 9:00:00 ngày 25 tháng 12 năm 2018 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#56181225090000#” Các bước： 【56】+【00-99 nhập 2 chữ số cho măn】+【01-12 tháng】 +【01-31 ngày】+【00-23 giờ】+【00-59 phút】+【00- 59 giây】+【#】 14. thiết lập lịch hoạt động cho kích hoạt và tắt kích hoạt Ví dụ: đặt thời gian cho chu kỳ 1 là 22 giờ 00 phút mở kích hoạt đến 07 giờ 00 phút tắt kích hoạt, hoạt động cho Các bước: các ngày trong tuần. 【57】+【01-03】+【AAAA thời gian kích hoạt】+【BBBB Phương pháp: Gọi điện về trung tâm, nhập mật khẩu thời gian tắt kích hoạt】+【ngày của tuần】+【#】 trung tâm, nhập “ #570122000700123456#” 15. Cài đặt chọn loại vùng báo động Cài đặt loại vùng của 8 vùng, chọn số vùng từ 1-8, chọn số vùng từ 1-5 của 1 trong 5 loại vùng. Các bước: 1. NORMAL( BÌNH THƯỜNG ) 【 60 】 + 【01 - 24 số vùng 】 + 【 1-5 loại báo 】 2. STAY HOME( VÙNG TRONG NHÀ) +【0/1】+【#】 3. INTELLIGENT( VÙNG THÔNG MINH) 4. EMERGENCY( VÙNG BÁO KHẨN CẤP) 5. CLOSED( VÙNG ĐÓNG KÍN ) Cuối cùng【0/1】, 0 có nghĩa là còi báo động của trung tâm không phát ra âm thanh khi báo động trong khi âm 1 thì phát ra âm thanh. Ví dụ: Cài đặt vùng 2 vào nhóm STAY HOME, còi hú sẽ không báo khi vùng này được kích hoạt. Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “ #600220#” 16. Cài đặt âm lượng còi hú Mặc định hệ thống là 99db Ví dụ: Cài đặt âm lượng cho còi hú là 50db Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung Các bước: tâm, nhập “# 6250#” 【62】+【00-99】+【#】 17. Cài đặt gửi tin nhắn khi mất nguồn điện AC “1 nghĩa là Bật thông báo và 0 nghĩa là tắt thông báo. 8 Các bước: Khi có sự cố mất điện lưới AC thì trung tâm sẽ báo tin 【64】+【0 / 1】+【#】 nhắn về cho 6 số ĐT đã cài đặt trong trung tâm nếu 6 số cài chế độ nhận tin nhắn. Ví dụ: Cài đặt báo sự cố khi mất điện bằng tin nhắn. Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#641#” 18. Cài đặt báo tin nhắn thao tác remote Khi muốn biết remote đang nhấn khích hoạt hay tắt kích hoạt báo động Ví dụ: Báo tin nhắn khi có ai đó kích hoạt báo động bằng Các bước: remote 【68】+【0 / 1】+【#】 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#681#” 19.Điều khiển báo trộm bằng điện thoại di động: Khai báo mật khẩu của trung tâm trước khi thực hiện các gọi về số điện thoại của trung tâm lệnh: 1/ Nhập số 1: Kích Hoạt Báo Trộm 2/ Nhập số 2: Tắt Báo Trộm 3/ Nhập số 3: Nghe âm thanh hiện trường 4/ Nhập số 4: Tắt âm thanh hiện trường 5/ Nhập số 7: mở loa báo động 6/ Nhập số 8: tắt loa báo động 20. Nhấc máy nghe bấm các phím để điều khiển / Nhập số 1: Kích Hoạt Báo Trộm 2/ Nhập số 2: Tắt Báo Trộm 3/ Nhập số 3: Nghe âm thanh hiện trường 4/ Nhập số 4: Tắt âm thanh hiện trường 5/ Nhập số 7: mở loa báo động 6/ Nhập số 8: tắt loa báo động 21. Khôi phục lại cài đặt Khôi phục cài đặt gốc sẽ xóa tất cả bản ghi và trở về mặc định của nhà sản xuất, nhưng không phải remote và đầu Các bước: 【 dò. Mật khẩu là 1234 13】+【0000】+【#】 Phương pháp: Gọi điện về trung tâm, nhập mật khẩu trung tâm, nhập “#130000#” 22. Thiết lập lại toàn bộ hệ thống Phương pháp: Ngắt kết nối nguồn với trung tâm báo động, tắt off pin trung tâm báo động, sau đó nhấn và giữ nút Các bước: CDDE trong khi bật nguồn khoảng 6 giây, trung tâm kêu Nhấn giữ phím【CDDE】 “beep, beep….” Tất cả các phụ kiện được lập trình sẽ bị xóa. Mật khẩu mặc định là 1234. Chúc quý khách sử dụng trung tâm đạt hiệu quả và tiện lợi Mọi thắc mắc xin quý khách vui lòng gọi cho chúng tôi Tổng Đài Tư Vấn Miễn Cước:
